Band Dren (wick drain) İmalatı ve Yöntemleri
suya doygun, sıkıştırılabilir zeminlerde, üzerine binen inşaat yükleri sonucunda önemli oturmalar yaşanabilmektedir. Bu oturmalar pahalı ve ciddi sorunlara yol açabilmektedir.
karayolları, demiryolları, havalimanları, yüksek yapılar, termik santraller ve diğer önemli yapıların inşaatında, zemin suya doygun, yumuşak ve oturma yapmaya uygun zeminlerde olması halinde, konsilidasyon zamanının beklenmesi inşaatı geciktirir.
Bant Dren (wick drain) Yöntemi
Bazı zeminlerde bu oturmanın %90 seviyesine ulaşması yıllar alır. Bu yüzden oturmayı hızlandırmak için prefabrike düşey drenler(band dren - wick drain) kullanılır.
Bu dranaj malzemeleri suyun gidiş yolunu kısaltarak ve kolaylaştırarak zemin konsilidasyonunu hızlandırır ve zemin suyu hızlı bir şekilde uzaklaştırabilir.

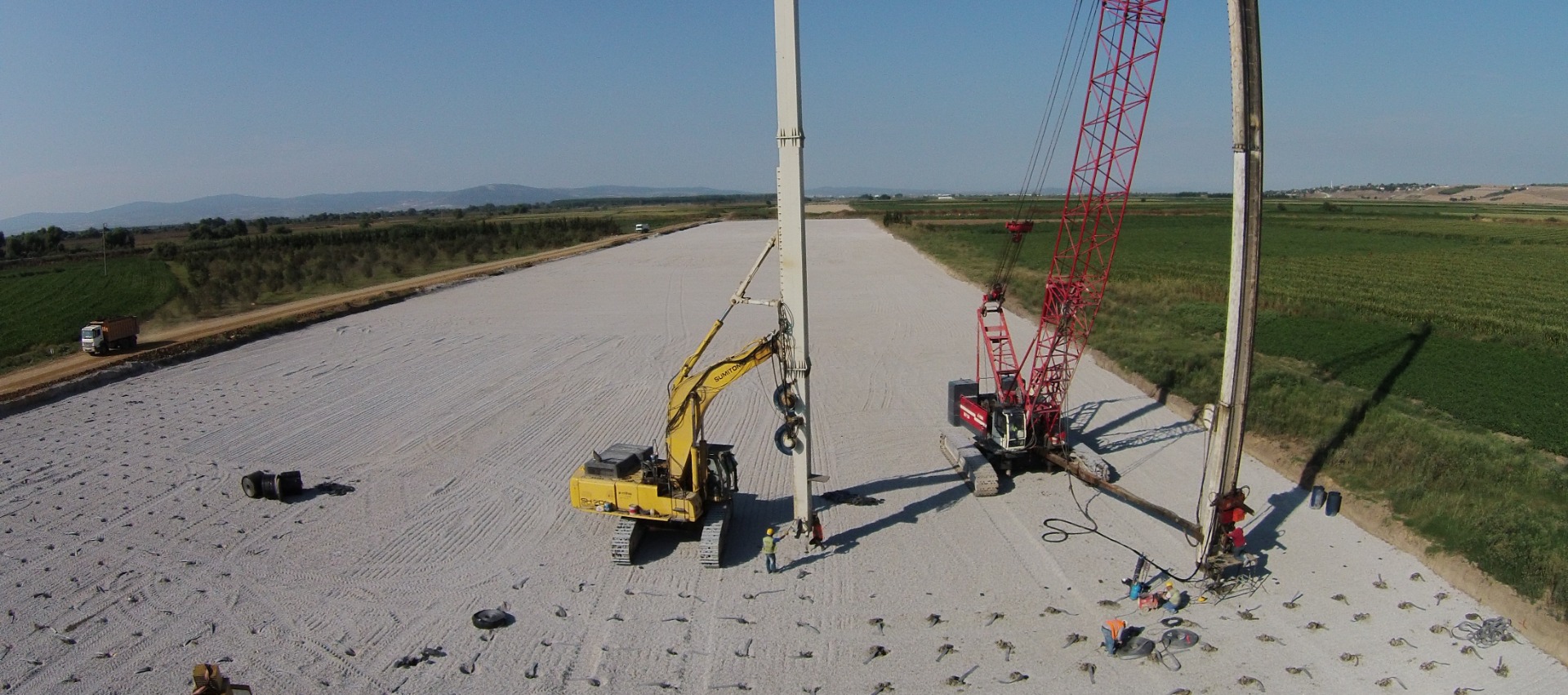

Band drenler, esnek, boylamasına kanallar içeren, yüksek su akışı sağlayabilen polipropilen fitillerdir. Bu dernler, filtre gibi, suyu gövdesine çekip hapsederek, kanallar vasıtasyla suyun zemin yüzeyine taşınmasını sağlar. Rulolar halindeki bu drenler mandrel içerisinden geçirilir. Mandrel bir vibratör veya baskı halatları vasıtasıyla istenen deriliğe kadar çakılır yada sürülür. Ancak SPT'si yüksek zeminlerde vibradör veya baskı halat sistemi yetersiz kalması durumunda ön delgi yapılır.

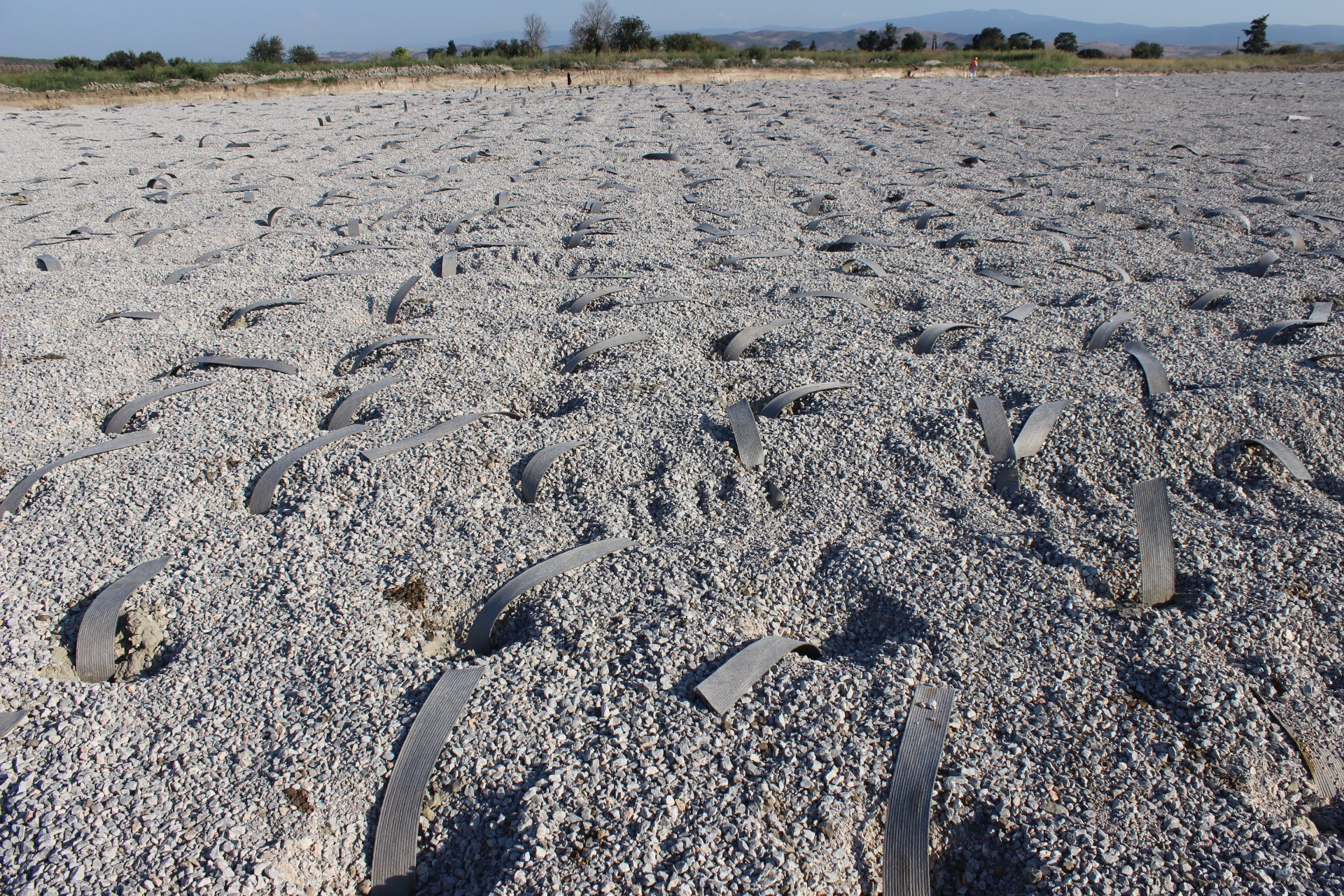

Çakım sonrasında, Band Dren(wick drain), bir miktar zemin yüzeyinde bırakılacak şekilde kesilir. Mandrel bir sonraki noktaya ilerleyerek, bir uygulama devam eder. Tüm Drenlerin yerleştirilmesi tamamlan dırıldıktan sonra, sahada, yükleme yapılacak zemin sıkıştırılır ve zemin suyu, bu drenlerden yüzeye çıkar ve yüzeydeki kanallar vasıtasıyla uzaklaştırılır. Böylece sistem istenen düzeye kadar indirilmiş ve sıkıştırılmış olur.
"İstanbul - İzmir arası otoyol projesi yapım inşaatı 2017 Alternatif Zemin."
alternatif Zemin Makaniği inş. ltd. şti. tarafından uygulnan bu işlem, zemin sıkılaştırılması, zeminde bulunan suyun tahliyesi geçirimsizlik ve güçlendirme işlemi sağlanması için Band Dren (wick Drain) imalatı yöntemi uygulanmıştır.
2015 yılında yapılan bu işlemde, inşaat zeminin uturma süresini kısalmak ve sıkılaştırma işlemi sağlanması için inşaat alanının sıvıdan arındırılarak su katmanı geçirimi minimize edilmiş ve inşaat sahası güven altına alınmış, inşaaat temeli risk teşkil eden durumlardan arındırılmıştır. Bu bakımdan Band Dren (Wick Drain) imalatı yöntemi yapılmıştır.
"Sinop Havalimanı tesisi ve pist inşaatı 2015 Alternatif Zemin."
Arda Müh. Elk.İnş.San.Tic.A.ş. ve Türkseven Turizm İnş. ve Tic A.ş. Sinop Havalimanı inşaatı 2015
Arda Müh. Elk.İnş.San.Tic.A.ş. ve Türkseven Turizm İnş. ve Tic A.ş. firmaları, zemin sıkılaştırılması, zeminde bulunan suyun tahliyesi geçirimsizlik ve güçlendirme işlemi sağlanması için Band Dren (wick Drain) imalatı yöntemi uygulanmıştır.
